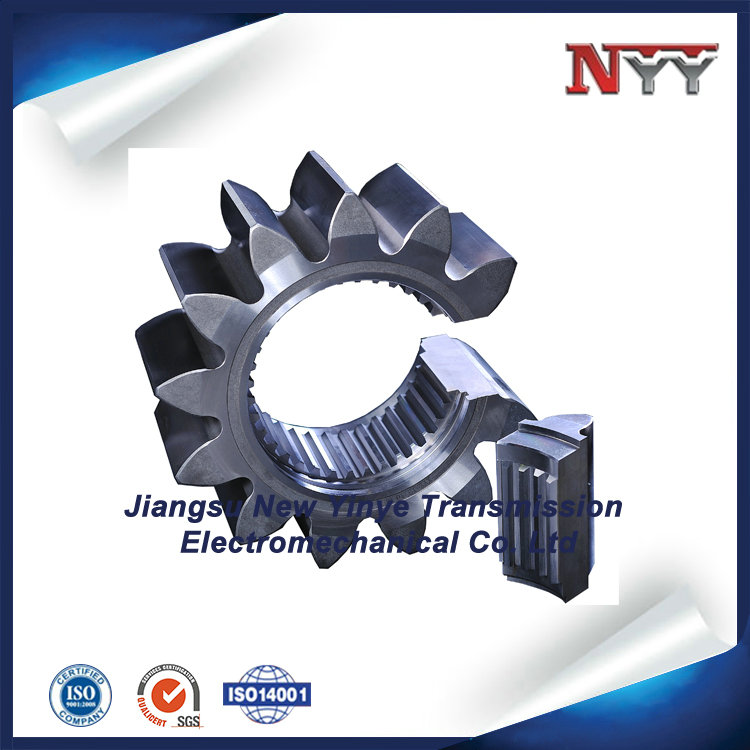

內花鍵齒輪作為機械傳動中實現“軸-套”精密連接的核心部件，廣泛應用于汽車變速箱、航空發動機、工程機械等領域，其加工質量直接影響傳動效率、噪音控制與使用壽命。內花鍵齒輪的加工需結合“精度要求、批量大小、材料特性”選擇適配工藝，核心流程圍繞“余量-成型齒形-精度修正”展開，以下從加工準備、主流工藝、關鍵環節及質量控制四方面詳細說明。?
一、加工前準備：奠定高精度加工基礎?
內花鍵齒輪加工前需完成“材料選型、毛坯預處理、參數確認”三大準備工作，避免后續加工中出現材料變形、尺寸偏差等問題：?
1.材料選型與預處理?
內花鍵齒輪需具備高強度、高性與良好的切削性能，常用材料及預處理方式如下：?
材料選擇：?
中低碳鋼（如45#鋼、20CrMnTi）：適用于普通精度場景（如農機傳動），成本低、切削性好；?
合金鋼（如40CrNiMoA、17CrNiMo6）：適配高精度、高載荷場景（如汽車變速箱），需通過熱處理提升強度；?
不銹鋼（如304、316）：用于耐腐蝕場景（如海洋工程設備），但切削難度大，需刀具。?
毛坯預處理：?
鍛造：將原材料鍛造成圓柱形或環形毛坯（內花鍵齒輪多為環形結構），材料內部疏松，提升力學性能；?
退火/正火：降低材料硬度（如將20CrMnTi硬度控制在HB180-220），減少切削抗力，避免刀具磨損過快；?
粗車：對毛坯進行外圓、內孔粗加工，預留3-5mm加工余量（內孔余量需根據后續花鍵加工工藝調整），確保毛坯尺寸穩定。?
2.加工參數確認?
加工前需明確內花鍵的關鍵參數，確保工藝設計與圖紙要求一致：?
基礎參數：齒數、模數（或徑節）、壓力角（常見20°，航空領域多為14.5°）、分度圓直徑、齒頂圓直徑、齒根圓直徑；?
精度等級：按GB/T3478.1（等同ISO4156）確定精度等級，如汽車變速箱內花鍵常用6級精度，普通機械用8-9級精度；?
表面質量：齒面粗糙度（通常要求Ra0.8-3.2μm）、是否需要表面處理（如滲碳淬火、磷化）。?
3.設備與刀具準備?
根據加工工藝選擇適配設備與刀具，確保加工效率與精度：?
設備選擇：粗加工常用普通車床、銑床；精加工需數控花鍵銑床、拉床、插齒機、滾齒機（內花鍵）或線切割機床；?
刀具選擇：?
粗加工：高速鋼立銑刀、硬質合金銑刀（用于大量余量）；?
精加工：花鍵拉刀（批量生產）、插齒刀（中小批量）、滾齒刀（大模數內花鍵）、線切割電極絲（高精度、復雜齒形）。?
二、主流加工工藝：按批量與精度選擇適配方案?
內花鍵齒輪的加工工藝分為“切削加工”與“無切削加工”兩大類，不同工藝的適用場景、效率與精度差異顯著，需根據實際需求選擇：?
1.拉削加工：批量生產的“”?
拉削加工是內花鍵批量生產（如汽車零部件）的主流工藝，通過“拉刀一次成型”實現齒形加工，具有“效率高、精度穩定”的優勢：?
（1）工藝原理?
拉刀為多齒刀具，齒升量從前往后逐漸增加（前半段為粗切齒，大部分余量；后半段為精切齒，修正齒形；后為校準齒，確保尺寸精度）。加工時，將拉刀穿過工件預制內孔，通過拉床驅動拉刀軸向移動，刀具齒刃依次切削工件內壁，一次性成型內花鍵齒形。?
（2）適用場景?
批量：適合中大批量生產（單日產能1000件以上）；?
精度：可達到6-7級精度，齒面粗糙度Ra1.6-3.2μm；?
材料：適用于中低碳鋼、合金鋼（硬度≤HB250），硬度過高易磨損拉刀；?
齒形：適配直齒內花鍵，無法加工斜齒或螺旋齒內花鍵。?
（3）關鍵操作要點?
預制內孔加工：拉削前需將工件內孔加工至“拉刀引導部適配尺寸”（通常比拉刀引導部直徑小0.02-0.05mm），確保拉刀順利導入，避免齒形偏斜；?
拉削速度控制：根據材料調整速度，如45#鋼拉削速度3-5m/min，合金鋼降至2-3m/min，防止刀具過熱；?
拉刀維護：每加工500-1000件需檢查拉刀齒刃磨損情況，出現崩刃、磨損超限時及時研磨（研磨后需校準齒形尺寸），避免影響加工精度。?
2.插齒加工：中小批量的“靈活方案”?
插齒加工通過“插齒刀上下往復運動+工件圓周分度運動”成型內花鍵齒形，具有“適配性強、可加工復雜齒形”的特點，適合中小批量生產或修配加工：?
（1）工藝原理?
插齒刀為圓柱齒輪形狀（齒數與內花鍵齒數適配），加工時：?
插齒刀做上下往復切削運動（主運動），同時繞自身軸線旋轉；?
工件隨工作臺做圓周分度運動（每插削一個齒，工件旋轉1/齒數圈）；?
徑向進給運動：插齒刀逐漸向工件中心移動，直至齒深達到設計要求。?
（2）適用場景?
批量：適合中小批量生產（單日產能100-500件），也可用于單件修配；?
精度：可達到7-8級精度，齒面粗糙度Ra1.6-6.3μm；?
材料：適配鋼、鑄鐵、有色金屬等多種材料，硬度≤HRC30（淬火后需磨齒修正）；?
齒形：可加工直齒、斜齒內花鍵，甚至帶臺階、不通孔的復雜內花鍵（拉削無法實現）。?
（3）關鍵操作要點?
刀具安裝校準：插齒刀安裝后需通過百分表校準徑向跳動（≤0.01mm）與端面跳動（≤0.005mm），避免齒形對稱度偏差；?
分度精度控制：調整工作臺分度機構（如蝸桿蝸輪副），確保分度誤差≤±5″，防止齒距累積偏差超差；?
切削參數優化：高速鋼插齒刀加工45#鋼時，切削速度8-12m/min，進給量0.1-0.2mm/齒；硬質合金插齒刀可提升至15-20m/min，提率。?
3.滾齒加工：大模數內花鍵的“選擇”?
滾齒加工通過“滾刀與工件的展成運動”成型齒形，傳統多用于外齒輪加工，隨著內花鍵滾刀的發展，現已成為大模數（m≥5）內花鍵的加工工藝：?
（1）工藝原理?
內花鍵滾刀為“蝸桿式”結構，齒形與內花鍵齒槽適配。加工時：?
滾刀繞自身軸線高速旋轉（切削運動），同時沿工件軸向做進給運動；?
工件按“滾刀頭數×滾刀轉速/工件齒數”的傳動比做圓周運動（展成運動），滾刀齒刃逐漸在工件內壁切削出齒形。?
（2）適用場景?
批量：中批量生產（單日產能300-800件）；?
精度：可達到7-8級精度，齒面粗糙度Ra3.2-6.3μm（需后續磨齒提升精度）；?
材料：適用于中低碳鋼、合金鋼，尤其適合大模數、厚壁內花鍵（如工程機械齒輪箱）；?
局限：無法加工不通孔內花鍵，且齒根圓角加工精度低于拉削。?
（3）關鍵操作要點?
滾刀安裝：滾刀軸線需與工件軸線平行，徑向偏移量控制在0.005-0.01mm，避免齒向偏差；?
展成運動調整：確保滾刀與工件的傳動比（如單頭滾刀加工20齒內花鍵，工件轉速=滾刀轉速/20），防止齒距誤差；?
余量分配：粗滾預留0.2-0.5mm余量（根據模數調整），精滾確保齒形尺寸達標，減少后續修正工作量。?
4.線切割加工：高精度、復雜齒形的“定制方案”?
線切割加工（電火花線切割）通過“電極絲放電腐蝕”成型齒形，無需刀具，適合高精度、小批量或復雜齒形內花鍵加工（如航空航天領域定制件）：?
（1）工藝原理?
采用鉬絲（或銅絲）作為電極，在工件與電極絲之間施加高頻脈沖電壓，利用電火花腐蝕材料。加工時，電極絲按預設的內花鍵齒形軌跡運動，同時工件沿軸線做分度運動，逐齒加工出完整齒形。?
（2）適用場景?
批量：小批量生產（單日產能20-50件）或單件定制；?
精度：可達到5-6級精度，齒面粗糙度Ra0.8-1.6μm，適合高精度場景（如精密儀器傳動）；?
材料：適用于淬火后材料（HRC50-60）或難切削材料（如硬質合金），避免熱處理后變形影響精度；?
優勢：可加工異形齒形（如非標準壓力角、變模數內花鍵），且無切削力，不會導致工件變形。?
（3）關鍵操作要點?
編程與軌跡優化：根據內花鍵參數（齒數、模數、壓力角）編寫加工程序，優化齒形軌跡（如齒頂、齒根圓角過渡），避免尖角放電過度；?
電極絲選擇：高精度加工選用φ0.1-0.18mm鉬絲，低精度選用φ0.2-0.3mm銅絲，確保放電穩定；?
加工參數設置：高頻脈沖寬度10-50μs，峰值電流5-15A，根據材料厚度調整（厚壁工件需降低電流，防止斷絲）。?
5.成型銑削：簡易內花鍵的“低成本方案”?
成型銑削通過“成型銑刀直接切削齒形”，工藝簡單、設備要求低，適合低精度、小批量內花鍵加工（如農機、簡易機械）：?
（1）工藝原理?
使用與內花鍵齒槽形狀一致的成型銑刀，通過銑床帶動銑刀旋轉，工件固定在分度頭上，每銑削一個齒槽后，工件分度旋轉1/齒數圈，依次完成所有齒槽加工。?
（2）適用場景?
批量：單件或小批量（單日產能10-30件）；?
精度：僅能達到9-10級精度，齒面粗糙度Ra6.3-12.5μm；?
局限：齒形精度低、效率低，無法滿足中高精度需求，僅用于對傳動要求不高的場景。?
三、后續處理：提升內花鍵齒輪性能與精度?
內花鍵齒輪加工完成后，需通過“熱處理、精度修正、表面處理”等后續環節，進一步提升力學性能與裝配適配性：?
1.熱處理：增強材料強度與性?
根據使用需求選擇熱處理工藝，核心目標是提升齒面硬度與心部韌性：?
滲碳淬火：適用于低碳合金鋼（如20CrMnTi），將工件加熱至900-950℃滲碳（滲碳層深度0.8-1.5mm），再淬火至HRC58-62，后低溫回火（180-220℃）內應力，提升齒面性；?
調質處理：適用于中碳鋼（如45#鋼），加熱至820-860℃淬火，再600-650℃回火，使工件硬度達到HB220-250，兼具強度與韌性；?
時效處理：用于鋁合金內花鍵，加熱至120-180℃保溫4-8小時，加工內應力，防止后續變形。?
2.精度修正：彌補加工誤差，提升裝配精度?
對于高精度內花鍵（5-6級精度），需通過以下工藝修正加工誤差：?
磨齒加工：采用內花鍵磨齒機，使用砂輪按齒形軌跡磨削，修正齒形誤差、齒向誤差，使齒面粗糙度降至Ra0.4-0.8μm，常用于航空航天、精密儀器領域；?
珩齒加工：使用珩磨輪（塑料基體混合磨料）與內花鍵嚙合運動，通過擠壓與磨削修正微小誤差，提升齒面光潔度，同時降低噪音（傳動噪音可降低3-5dB），適合汽車變速箱內花鍵；?
刮齒加工：采用刮齒刀與工件做展成運動，0.01-0.03mm余量，修正齒距累積誤差，效率比磨齒高5-10倍，是近年來高精度內花鍵批量生產的新興工藝。?
3.表面處理：提升耐腐蝕性與裝配適配性?
根據使用環境選擇表面處理工藝：?
磷化處理：在齒面形成磷酸鹽保護膜（厚度5-15μm），提升性與防銹性，同時便于后續裝配時潤滑脂附著；?
鍍鋅/鍍鉻：用于耐腐蝕場景，鍍鋅層厚度8-12μm（中性鹽霧測試≥48小時），鍍鉻層厚度3-5μm（硬度HRC60-65），但需注意鍍層厚度對裝配間隙的影響（通常預留0.005-0.01mm鍍層余量）；?
噴丸處理：通過高速鋼丸沖擊齒面，產生塑性變形，形成殘余壓應力，提升齒根疲勞強度（疲勞壽命可提升2-3倍），適用于高載荷內花鍵（如風電齒輪箱）。?
四、質量控制：關鍵參數檢測與常見問題解決?
內花鍵齒輪的加工質量需通過“關鍵參數檢測”把控，同時針對常見問題制定解決方案，確保產品達標：?
1.關鍵參數檢測?
齒形誤差：使用齒輪測量中心（如蔡司PRISMO）或齒形儀，檢測齒形與理論漸開線的偏差，6級精度要求齒形誤差≤0.015mm；?
齒距誤差：通過齒距儀檢測相鄰齒距差與齒距累積誤差，6級精度相鄰齒距差≤0.012mm，累積誤差≤0.03mm；?
齒向誤差：使用齒向儀檢測齒面接觸線與軸線的平行度，6級精度齒向誤差≤0.01mm；?
內徑與圓度：用內徑千分尺或三坐標測量機檢測內花鍵分度圓直徑與圓度，確保裝配間隙符合設計要求（通常間隙0.01-0.03mm）。?
2.常見問題與解決方法?
齒形不對稱：原因可能是刀具安裝偏移或分度機構誤差，解決方案：校準刀具徑向偏移量，調整分度蝸桿蝸輪副間隙；?
齒面粗糙度超差：原因可能是切削速度過低、刀具磨損或冷卻不足，解決方案：提高切削速度（硬質合金刀具可提升至20-30m/min），及時更換刀具，使用切削液（如極壓乳化液）；?
熱處理后變形：原因可能是淬火溫度過高或冷卻速度不均，解決方案：優化熱處理工藝（如分段升溫、等溫淬火），淬火后及時回火，時采用線切割修正變形；?
拉刀崩刃：原因可能是材料硬度過高或預制內孔尺寸偏差，解決方案：降低材料硬度（退火至HB180-220），修正預制內孔尺寸，確保與拉刀引導部適配。?
結語：工藝適配是內花鍵加工的核心?
內花鍵齒輪的加工無“統一優工藝”，需根據“批量大小、精度要求、材料特性”綜合判斷：批量生產優先選拉削，兼顧效率與成本；中小批量、復雜齒形選插齒；高精度、定制化選線切割；大模數、厚壁件選滾齒。同時，加工過程中需注重“預處理-加工-后續處理”的全流程把控，通過的參數設置與質量檢測，確保內花鍵齒輪滿足傳動需求。?
隨著工業技術的發展，內花鍵加工正朝著“高速化、智能化、綠色化”
